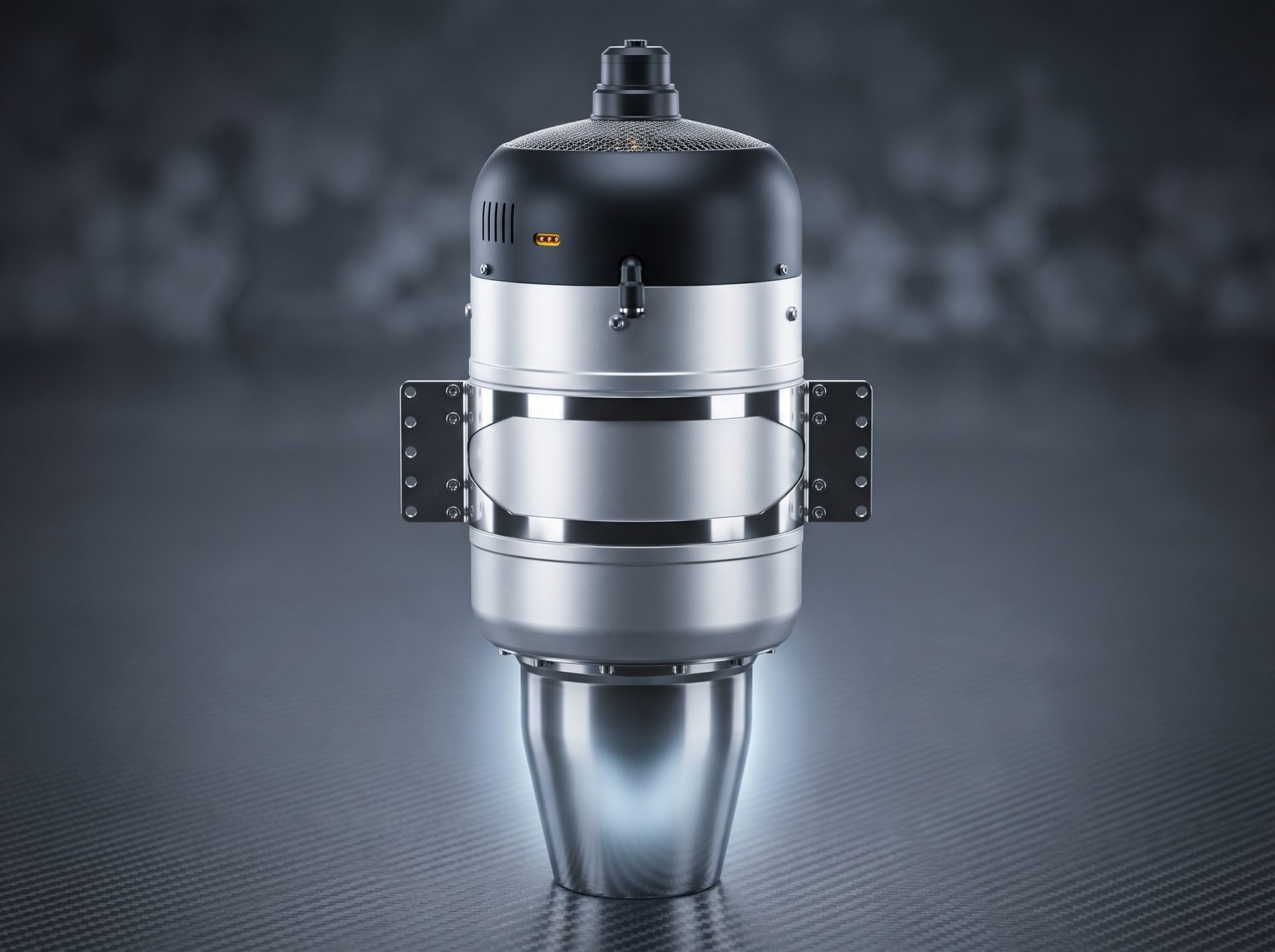

Двигатели серии B — от SW60B до SW300B
О линейке и поставке
В линейку входят девять моделей с тягой от 6 до 30 кг.
Что входит в комплект
Двигатель в сборе: воздухозаборник, компрессор, камера сгорания, турбина и сопло.
Внешний контроллер ECU (V3), внешний топливный насос и соединительные жгуты.
На двигателе: блок TCU, бесщёточный стартер и бесщёточный топливный насос.
Запуск — одной кнопкой, электронный. Питание — аккумулятор 3S LiPo.
Общие параметры всей серии
Параметр Значение
Топливо Авиационный керосин Масло в топливе 3–5 % Номинальная температура выхлопа 750 °C Максимальная температура (ограничение) 1 000 °C Рабочая температура воздуха от −40 °C до +50 °C Макс. скорость полёта 300 м/с Макс. продольная перегрузка при старте 10 G Минимальное напряжение питания 10,0 В Ограничение насоса 13 В Масса ECU 42 г Периодическое обслуживание каждые 25 часов Наклон кривой оборотов / насоса 100 % / 3 Повторный запуск после погасания отключён Напряжение свечи при повторном запуске как у основной свечи Стабильность холостого хода 5–8
Сравнение моделей
Младшая линейка
Параметр SW60B SW80B SW120B SW140B
Тяга, кг 6 8 12 14 Тяга, Н 58,8 78,4 117,6 137,2 Диаметр, мм 83 83 99,4 99,4 Длина, мм 200 200 241 241 Масса, г 800 800 1 280 1 280 Обороты, об/мин 50 000–150 000 50 000–156 000 38 000–125 000 38 000–130 000 Холостой ход 50 000 50 000 38 000 38 000 Расход, г/мин 200 270 350 380 Высота, м 5 000 5 000 5 000 5 000
Старшие модели
Параметр SW170B SW190B SW220B SW240B SW300B
Тяга, кг 17 19 22 24 30 Тяга, Н 166,6 186,2 215,6 235,2 294 Диаметр, мм 109,5 109,5 115,5 115,5 132 Длина, мм 260 260 278,5 278,5 333 Масса, г 1 500 1 500 1 740 1 740 2 560 Обороты, об/мин 38 000–116 000 38 000–120 000 38 000–115 000 38 000–118 000 38 000–98 000 Холостой ход 38 000 38 000 38 000 38 000 33 000 Расход, г/мин 480 550 620 780 820 Высота, м 7 000 7 000 7 000 7 000 7 000
Расход указан как максимальный расход через топливный клапан. Масса — самого двигателя, без топлива, крепления и аккумулятора. ECU (42 г) в массу двигателя не входит.
Подробные характеристики

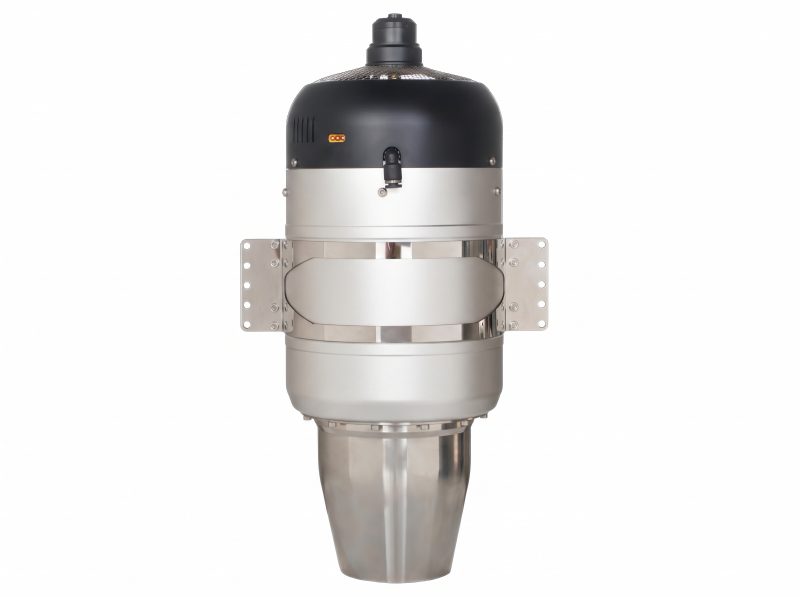

тяга 6 кг · 58,8 Н
Диаметр: 83 мм
Длина: 200 мм
Масса: 800 г
Расход: 200 г/мин
Высота: 5 000 м
Все параметры
Диапазон оборотов 50 000–150 000 об/мин Максимальные обороты 150 000 об/мин Холостой ход 50 000 об/мин Минимальные обороты 35 000 об/мин Обороты зажигания 6 000 об/мин Обороты прогрева 10 000 об/мин Отключение муфты стартера 28 000 об/мин Напряжение насоса 0,6–0,9 В Напряжение свечи 5–7 В Топливный клапан зажигания 40 Кривая разгона / торможения 15 / 15 Время отключения стартера 0,5 с Напряжение откл. стартера 4 В Рабочее напряжение 3,5 В Стабильность оборотов 50
тяга 8 кг · 78,4 Н
Диаметр: 83 мм
Длина: 200 мм
Масса: 800 г
Расход: 270 г/мин
Высота: 5 000 м
Все параметры
Диапазон оборотов 50 000–156 000 об/мин Максимальные обороты 156 000 об/мин Холостой ход 50 000 об/мин Минимальные обороты 35 000 об/мин Обороты зажигания 6 000 об/мин Обороты прогрева 10 000 об/мин Отключение муфты стартера 28 000 об/мин Напряжение насоса 0,6–0,9 В Напряжение свечи 5–7 В Топливный клапан зажигания 40 Кривая разгона / торможения 15 / 15 Время отключения стартера 0,5 с Напряжение откл. стартера 3,5 В Рабочее напряжение 3,5 В Стабильность оборотов 50
тяга 12 кг · 117,6 Н
Диаметр: 99,4 мм
Длина: 241 мм
Масса: 1 280 г
Расход: 350 г/мин
Высота: 5 000 м
тяга 14 кг · 137,2 Н
Диаметр: 99,4 мм
Длина: 241 мм
Масса: 1 280 г
Расход: 380 г/мин
Высота: 5 000 м
Все параметры
Диапазон оборотов 38 000–130 000 об/мин Максимальные обороты 130 000 об/мин Холостой ход 38 000 об/мин Минимальные обороты 33 000 об/мин Обороты зажигания 4 000 об/мин Обороты прогрева 6 000 об/мин Отключение муфты стартера 25 000 об/мин Напряжение насоса 0,7–1,0 В Напряжение свечи 5–7 В Топливный клапан зажигания 20 Кривая разгона / торможения 25 / 25 Время отключения стартера 0,5 с Напряжение откл. стартера 3,5 В Рабочее напряжение 4 В Стабильность оборотов 50
тяга 17 кг · 166,6 Н
Диаметр: 109,5 мм
Длина: 260 мм
Масса: 1 500 г
Расход: 480 г/мин
Высота: 7 000 м
Все параметры
Диапазон оборотов 38 000–116 000 об/мин Максимальные обороты 116 000 об/мин Холостой ход 38 000 об/мин Минимальные обороты 28 000 об/мин Обороты зажигания 3 000 об/мин Обороты прогрева 5 000 об/мин Отключение муфты стартера 22 000 об/мин Напряжение насоса 0,5–1,0 В Напряжение свечи 5–7 В Топливный клапан зажигания 40 Кривая разгона / торможения 25 / 25 Время отключения стартера 0,5 с Напряжение откл. стартера 4 В Рабочее напряжение 4 В Стабильность оборотов 50
тяга 19 кг · 186,2 Н
Диаметр: 109,5 мм
Длина: 260 мм
Масса: 1 500 г
Расход: 550 г/мин
Высота: 7 000 м
Все параметры
Диапазон оборотов 38 000–120 000 об/мин Максимальные обороты 120 000 об/мин Холостой ход 38 000 об/мин Минимальные обороты 28 000 об/мин Обороты зажигания 3 000 об/мин Обороты прогрева 5 000 об/мин Отключение муфты стартера 22 000 об/мин Напряжение насоса 0,5–1,0 В Напряжение свечи 5–7 В Топливный клапан зажигания 20 Кривая разгона / торможения 25 / 25 Время отключения стартера 0,5 с Напряжение откл. стартера 3,5 В Рабочее напряжение 4 В Стабильность оборотов 50
тяга 22 кг · 215,6 Н
Диаметр: 115,5 мм
Длина: 278,5 мм
Масса: 1 740 г
Расход: 620 г/мин
Высота: 7 000 м
Все параметры
Диапазон оборотов 38 000–115 000 об/мин Максимальные обороты 115 000 об/мин Холостой ход 38 000 об/мин Минимальные обороты 28 000 об/мин Обороты зажигания 3 000 об/мин Обороты прогрева 5 000 об/мин Отключение муфты стартера 20 000 об/мин Напряжение насоса 0,5–1,0 В Напряжение свечи 5–7 В Топливный клапан зажигания 40 Кривая разгона / торможения 25 / 25 Время отключения стартера 0,5 с Напряжение откл. стартера 4 В Рабочее напряжение 4 В Стабильность оборотов 50
тяга 24 кг · 235,2 Н
Диаметр: 115,5 мм
Длина: 278,5 мм
Масса: 1 740 г
Расход: 780 г/мин
Высота: 7 000 м
Все параметры
Диапазон оборотов 38 000–118 000 об/мин Максимальные обороты 118 000 об/мин Холостой ход 38 000 об/мин Минимальные обороты 28 000 об/мин Обороты зажигания 3 000 об/мин Обороты прогрева 5 000 об/мин Отключение муфты стартера 20 000 об/мин Напряжение насоса 0,5–1,2 В Напряжение свечи 5–7 В Топливный клапан зажигания 40 Кривая разгона / торможения 25 / 25 Время отключения стартера 0,5 с Напряжение откл. стартера 4 В Рабочее напряжение 4 В Стабильность оборотов 50
тяга 30 кг · 294 Н
Диаметр: 132 мм
Длина: 333 мм
Масса: 2 560 г
Расход: 820 г/мин
Высота: 7 000 м
Все параметры
Диапазон оборотов 38 000–98 000 об/мин Максимальные обороты 98 000 об/мин Холостой ход 33 000 об/мин Минимальные обороты 20 000 об/мин Обороты зажигания 3 000 об/мин Обороты прогрева 4 000 об/мин Отключение муфты стартера 16 000 об/мин Напряжение насоса 0,5–1,0 В Напряжение свечи 5–7 В Топливный клапан зажигания 40 Кривая разгона / торможения 25 / 25 Время отключения стартера 0,4 с Напряжение откл. стартера 4 В Рабочее напряжение 5 В Стабильность оборотов 20
